プレス量産時のスクラップ詰まりを解決
スクラップ落下シミュレーション
SCRAP FALLING SIM
SCRAP FALLING SIM PrePost
SCRAP FALLING SIM PrePostは、SCRAP FALLING SIM 本体には実装されていない解析準備および結果確認のための機能を提供する前処理・後処理の支援ツール

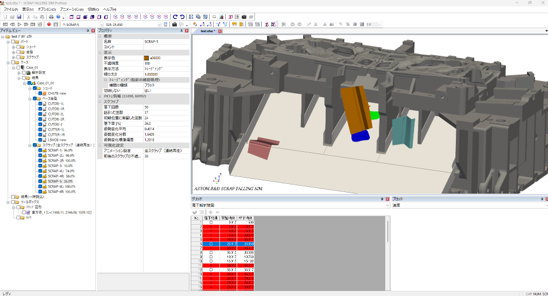

- 解析に適したメッシュ処理や、スクラップごとの各種パラメータ設定を直感的な操作で行うことができ、解析条件作成の効率化を図ることが可能

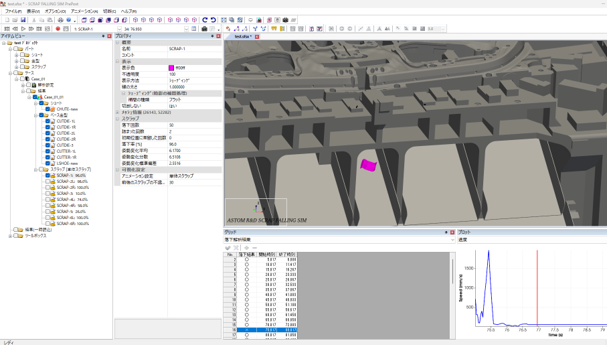

- 解析結果に対しては、時系列アニメーションによる再生・巻き戻し操作や断面表示機能を用いることで、シュート上をスクラップが落下していく挙動を視覚的に確認することが可能。これにより、スクラップの移動状況や挙動変化を把握しやすくなり、解析結果の理解および設計検討に役立ちます
Pre機能

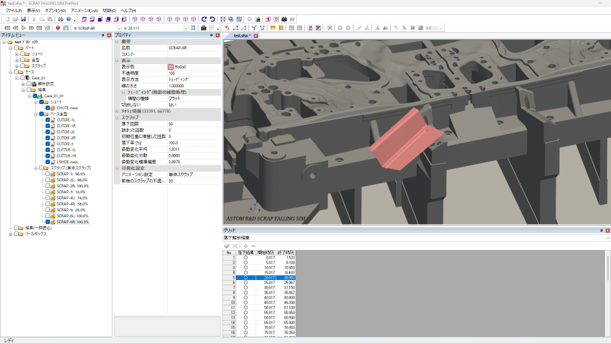

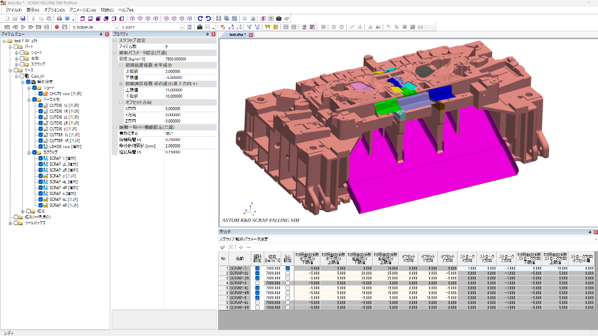

◆スクラップ毎にパラメータ設定が可能
Post機能

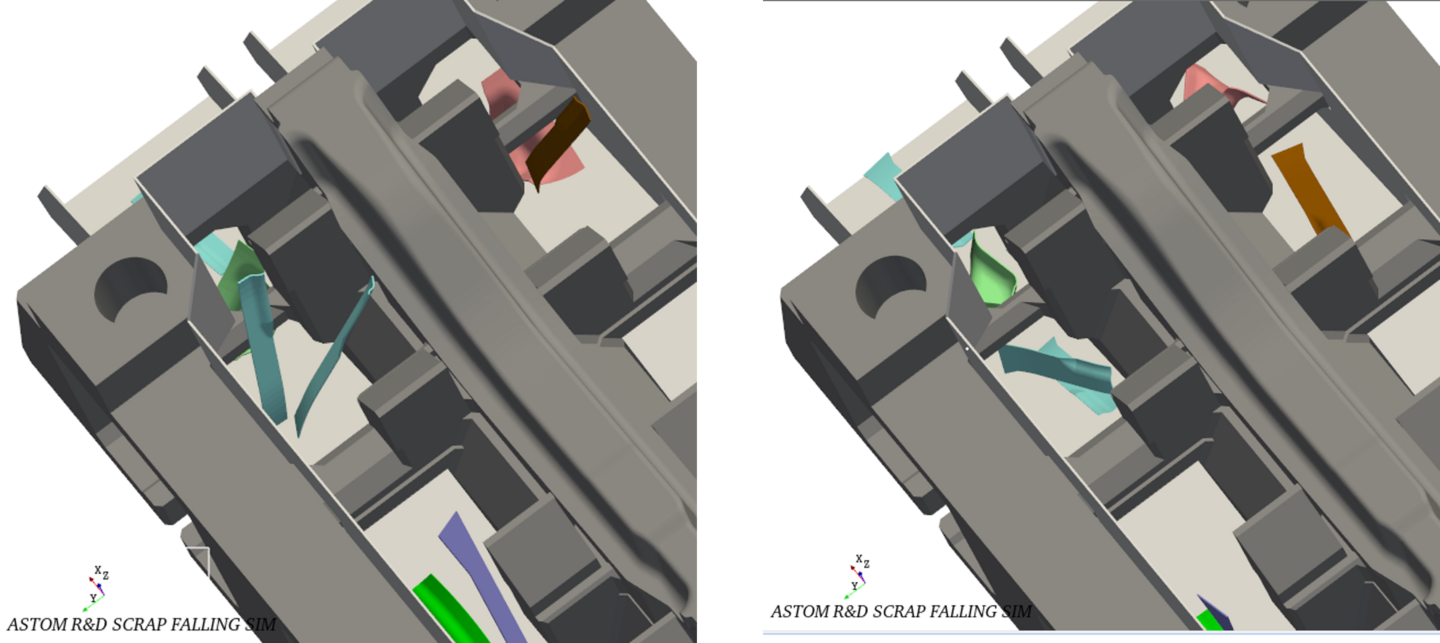

◆落下不良の動画を再生

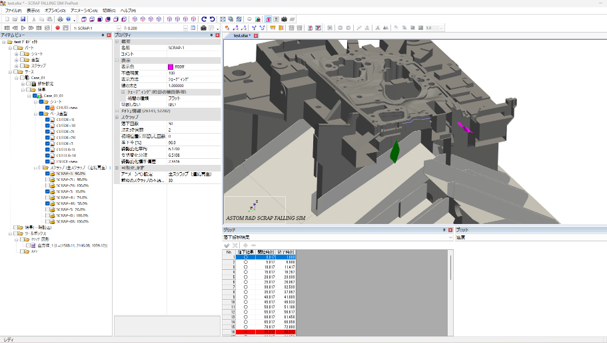

◆指定したスクラップのみをコマ送りやコマ戻し
◆下型断面表示による落下状態確認

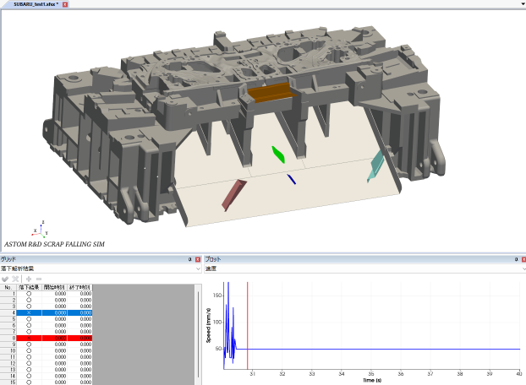

◆スクラップ毎の落下率-姿勢変化-落下時の速度変化グラフ

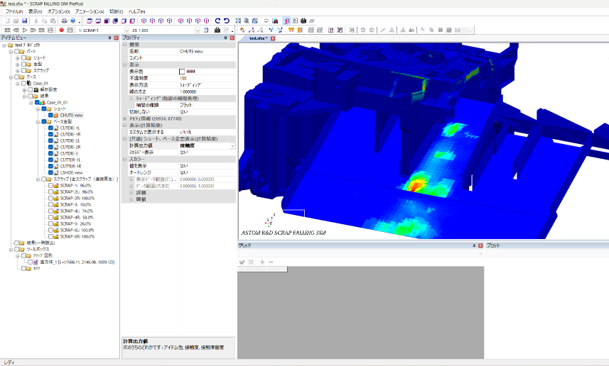

◆スクラップ接触滞留度表示

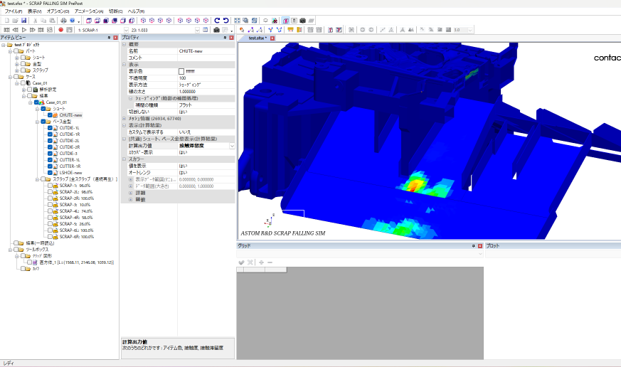

◆スクラップ通過部の接触度表示
◆スクラップ同士の接触落下
